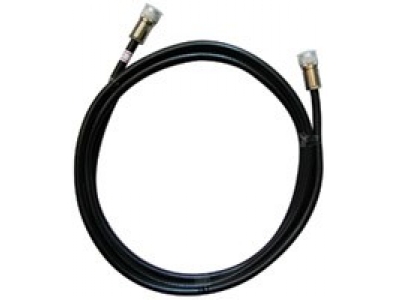

50Ω高頻低耗物理發泡同軸電纜：
型號及名稱
| 型號 | 名稱 |
| SYWV-50-7 | SYWV-50-7型特性阻抗50歐姆物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜 |
| SYWY-50-7 | SYWY-50-7型特性阻抗50歐姆物理發泡聚乙烯絕緣聚乙烯護套同軸電纜 |
| SYWV-50-5 | SYWV-50-5型特性阻抗50歐姆物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜 |
| SYWY-50-5 | SYWY-50-7型特性阻抗50歐姆物理發泡聚乙烯絕緣聚乙烯護套同軸電纜 |
| SYWV-50-9 | SYWV-50-9型特性阻抗50歐姆物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜 |
| SYWY-50-9 | SYWY-50-9型特性阻抗50歐姆物理發泡聚乙烯絕緣聚乙烯護套同軸電纜 |
主要用途及使用特性
50Ω高頻低耗物理發泡同軸電纜，適用于3GHz以下地面基站用天線跳線、共用天線電視系統、地面微波通信、無線電通信、天線饋線及其它電子裝置，具有傳輸頻段高、衰減小、不易受潮、使用安裝方便等優點。
電纜長期工作溫度不超過70℃，相對濕度不超過98％（40℃），安裝敷設溫度不低于-15℃。
允許彎曲半徑：在室內使用時不小于電纜外徑的5倍，室外使用時不小于電纜外徑的10倍。
執行標準
Q/02 DLC004-2003
結構規格及尺寸
型 號 | SYWV-50-5 SYWY-50-5 | SYWV-50-7 SYWY-50-7 | SYWV-50-9 SYWY-50-9 |
中心導體材料 | 無氧銅或銅包鋼 | 無氧銅 | 無氧銅 |
絕緣材料 | 物理發泡聚乙烯 | ||
外導體材料 | 鋁塑復合帶和鍍錫銅絲編織層 | ||
護套材料 | SYWV系列為聚氯乙烯 SYWY系列為聚乙烯 | ||
中心導體外徑 | 1.37 | 2.60 | 3.20 |
擠絕緣后外徑 | 4.00 | 7.30 | 9.00 |
外導體直徑最大值 | 4.70 | 8.20 | 10.1 |
護套厚度 | 1.10 | 1.05 | 1.15 |
護套外徑 | 7.00 | 10.2 | 12.4 |
交貨方式
電纜需成卷交貨，交貨長度不小于100m。允許長度不小于20m的短段交貨，其總長度應不超過交貨總長度的10%,也可按照用戶要求長度交貨。
