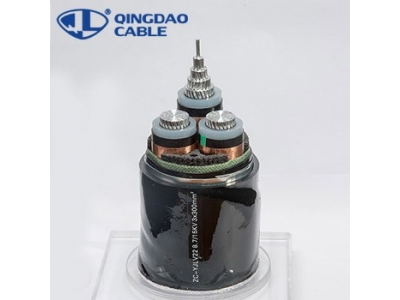

型號及名稱
型號 | 名稱 |
YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJLV | 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJY | 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜 |
YJLY | 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜 |
YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJLV22 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
YJLV23 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
主要用途及使用特性
交聯聚乙烯絕緣是指利用化學交聯或物理交聯的方法，使聚乙烯分子直鏈狀線分子結構變成三維網狀結構。通過交聯，可以大幅度提高絕緣材料的機械性能、熱老化性能和耐環境應力的能力，使電纜具有優良的電氣性能和耐化學腐蝕性。
本產品適用于交流額定電壓35kV及以下的輸配電線路，電纜的長期允許工作溫度為90℃，短路時（5秒內）電纜的最高允許工作溫度為250℃。安裝環境溫度不低于0℃。
單芯鎧裝電纜的彎曲半徑應不小于20倍電纜外徑，多芯鎧裝電纜應不小于15倍電纜外徑。無鎧裝電纜的彎曲半徑，單芯電纜為不小于15倍電纜外徑，多芯電纜為不小于12倍電纜外徑。
執行標準
GB 12706， IEC 60502，企業標準
結構規格
型號 | 芯數 | 額定電壓等級（kV） | ||||
3.6/6 | 6/10 | 8.7/15 | 12/20 | 26/35 | ||
標稱截面（m㎡） | ||||||
YJV、YJLV、YJV22、YJLV22 | 1 | 10～1000 | 16～1000 | 25～1000 | 35～1000 | 50～1000 |
3 | 10～400 | 16～400 | 25～400 | 35～400 | 50～400 | |
型號 | 芯數 | 額定電壓等級（kV） | |
0.6/1 | 1.8/3 | ||
標稱截面（m㎡） | |||
YJV、YJY | 1 | 1.5～1000 | 10～1000 |
YJLV、YJLY | 2.5～1000 | 10～1000 | |
YJV22、YJV23、YJLV22、YJLV23 | 10～1000 | 10～1000 | |
YJV、YJY | 2、3 | 1.5～400 | 10～400 |
YJLV、YJLY | 2.5～400 | 10～400 | |
YJV22、YJV23、YJLV22、YJLV23 | 4～400 | 10～400 | |
YJV、YJY | 3+1、3+2、4、4+1、5 | 1.5～400 | 10～400 |
YJLV、YJLY | 4～400 | 10～400 | |
YJV22、YJV23、YJLV22、YJLV23 | 4～400 | 10～400 | |
注：阻燃（ZR）、耐火（NH）類型的電纜可根據用戶要求生產。
單芯鎧裝電纜使用鋁帶或非磁性材料鎧裝。
交貨方式
電纜的交貨長度不小于100m，允許有不小于20m的短段交貨，其數量應不超過交貨總長度的10％。 根據雙方協議，可以以任何長度交貨。
